LK-FCAMPD pastiprināts RF InGaAs fotodetektors

  • Plašs joslas platums
  • Iekļauts Bias-T
  • Integrēts O/E hibrīds
  • Augsts pastiprinājums, zems trokšņa līmenis, platjosla
  • SMA savienotājs
  • Zema tumšā strāva, augsta signāla un trokšņa attiecība
  • Mazs formas faktors.
PASŪTĪJUMU

+86 29 88244373

Produkta apraksts

LK-FCAMPD ir optisko un elektronisko tehnoloģiju saplūšana, integrējot platjoslas InGaAs fotodiodi ar zema trokšņa līmeņa pastiprinātāju. Šī ierīce ir jutīga pret viļņu garumiem no 1000 līdz 1650 nm, pateicoties tās InGaAs PIN fotodiodei, un zema trokšņa pastiprinātājs nodrošina RF pastiprinājumu no 20 līdz 30 dB.

LK-FCAMPD piedāvā konfigurējamas joslas platuma opcijas, tostarp 1 gigahercu, 2.5 gigahercu un pielāgojamus joslas platumus līdz 5 gigaherciem. Ierīce darbojas no +5 voltu barošanas avota, un tai ir standarta FC (kontakta ar seju) optiskās šķiedras savienotājs optiskajai ievadei. RF izvadi atvieglo ar SMA saderīgs savienotājs, kura pretestība ir saskaņota ar 50 omi.

LK-FCAMPD ir viegls, un tā masa ir mazāka par 25 gramiem, padarot to piemērotu dažādiem pārnēsājamiem un kompaktiem lietojumiem. Tas ir sertificēts atbilstoši Bīstamo vielu ierobežošanas (RoHS) direktīvai 2.0, kas norāda uz tā apņemšanos ievērot vides un drošības standartus.

Tehniskās specifikācijas
Tipisks un absolūti maksimālais vērtējums
Parametrs Sim. Typ novērtējums Vienība
Uzglabāšanas temperatūras diapazons TSTG -45 līdz +85 -55 līdz +100 ℃
Darba korpusa temperatūras diapazons TC 25 -40 līdz +70 ℃
Neobjektīvais spriegums VR +5 +4.75 līdz +5.25 V
Optiskā ieejas jauda tapa 0 +5 dBm
Izdegusi optiskā jauda PB - +13 dBm
Svina lodēšanas temperatūra Tp 280 (10 s) 330 (10 s) ℃
Elektriskās/optiskās īpašības (TC = 22 ± 3 ℃)
Parametrs sym Pārbaudes stāvoklis Parametru vērtības Vienība
Viļņa garuma diapazons λ - 1000 līdz 1650 nm
Frekvenču diapazons - - L — josla S — grupa CM -
Mazs signāla joslas platums f-3dB TC = 22 ± 3℃ 0.03 ~ 1 0.03 ~ 2.5 0.1 ~ 5 GHz
Atsaucība Re VR =+5V, Pin =1mW λ = 1310 nm ≥ 0.85 ≥ 0.90 ≥ 0.90 A / W
λ = 1550 nm ≥ 0.90 ≥ 0.90 ≥ 0.90
RF signāla pastiprināšana G - 30 ± 2 20 ± 2 20 ± 2 dB
Amplitūdas plakanums A TC =-40～+70 ℃ ≤ ± 1.5 ≤ ± 1.5 ≤ ± 2 dB
Izeja VSWR VSWR - ≤ 2 ≤ 2 ≤ ± 2.2 -
Piesātinājuma optiskā jauda Ps VR = +5 V, λ = 1550 nm
Maiņstrāvas modulēts		 +5 dBm
Piesātinājums RF izejas jauda Pārā - 15 dBm
Tumšā strāva ID - ≤ 10 nA
Izejas pretestība RL - 50 Ω

● Tipiskas atbildes līknes

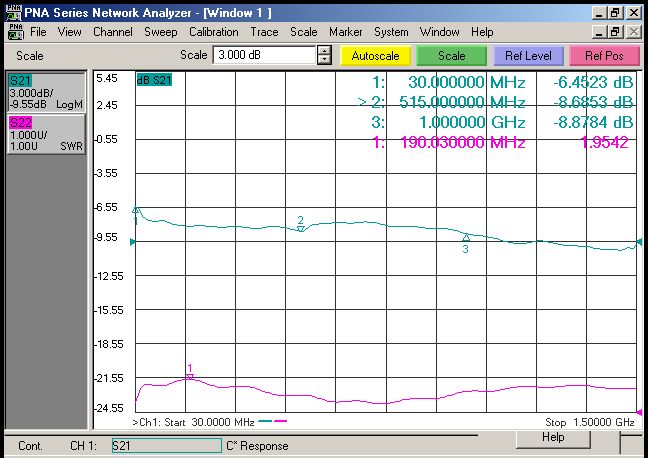

(Zīm. 1 L-joslas FCAMPD InGaAs fotodetektora frekvences reakcija）

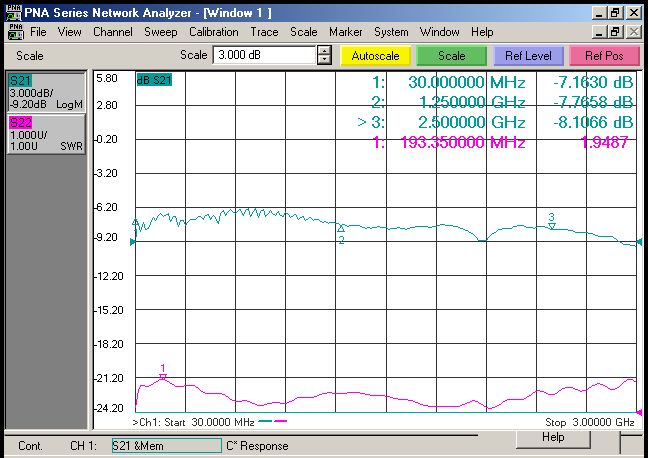

(Zīm. 2 S-joslas FCAMPD InGaAs fotodetektora frekvences reakcija）

(Zīm. 3 C-joslas FCAMPD InGaAs fotodetektora frekvences reakcija）

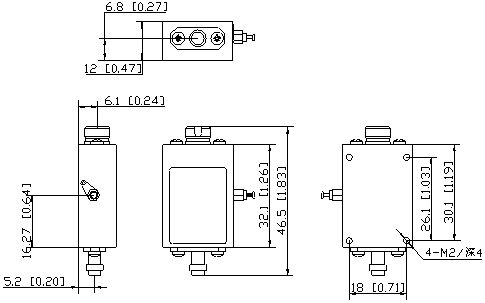

● Izmēri un tapas (vienība: mm[collas])

Optiskais savienotājs: FC (sejas kontakts) optiskās šķiedras savienotājs

RF savienotājs: SMA

● Pasūtīšanas informācija

1. lapa:

kods Analogais joslas platums
L 0.03 ～ 1 GHz
S 0.03 ～ 2.5 GHz
CM Pielāgošana (≦ 5GHz)

● Piesardzības pasākumi

  • Pārliecinieties, vai šķiedras savienojuma šķautne ir tīra, pirms pievienojat to opto-shēmai.

  • Kad RF saskarne un optiskā saskarne netiek izmantota, tās ir jānosedz ar putekļu vāciņu.

  • Uzglabājot, transportējot un lietojot, ir nepieciešama piemērota ESD aizsardzība.

Visus mūsu standarta fotodetektorus var pielāgot moduļos!

Aplikācijas

  • Radara informācijas apstrāde

  • Elektroniskā karadarbība

  • Antenas mērīšana

  • Optiskās šķiedras sakari

  • Drošība un uzraudzība
