LK-D-SS-18-T sērijas optiskā aizkaves līnija un optiskais simulators
- Joslas platums līdz 18 GHz
- Augsts dinamiskais diapazons
- Plašs temperatūras pielietojums
- Zema amplitūdas reakcija
- Pielāgota laika aizkave
Produkta apraksts
Izmantojot jaunākās mikroviļņu fotonikas tehnoloģijas, LK-D-SS-18-T sērijas optiskā kavējuma līnija un optiskais simulators piedāvā nepārspējamu veiktspēju plašā pielietojumu spektrā, tostarp radaru testēšanā, signālu apstrādē, fāzētu antenu bloku darbībā, antenu simulācijā un fāzes trokšņu analīzē. Šī uzlabotā sistēma ir izstrādāta, lai nevainojami darbotos visās S/C/X/Ku frekvenču joslās, un to raksturo minimāli ievietošanas zudumi, plašs dinamiskais diapazons, stabila elektromagnētiskā izolācija un spēja apstrādāt neuztveramus trīskāršus tranzīta signālus.
Tehniskās specifikācijas
Elektriskie/optiskie raksturlielumi
| Parametrs | Parametru vērtības | Vienība | Piezīme | ||
| Min | Tipisks | Max | |||
| frekvenču diapazons | 2 | - | 18 | GHz | |
| Amplitūdas plakanums | - | ± 2 | ± 2.5 | dB | |
| Laika aizture | 0.01 | - | 150 | us | Customized |
| Aizkaves precizitāte | -5‰ | - | +5‰ | - | |
| insertion Loss | 0 | 20 | 30 | dB | Customized |
| Ieeja VSWR | - | 1.8 | 2.2 | - | |
| Izeja VSWR | - | 1.8 | 2.2 | - | |
| Pretestība | - | 50 | - | Ω | |
| Ievade 1 dB kompresija | - | +13 | +17 | dBm | |
| Nepareiza signāla noraidīšanas attiecība | 60 | - | - | dBc | |
| Trokšņa attēls | - | 50 | 60 | dB | 5 as, 25℃ |
| Darbiniet temperatūru | -55 | - | +85 | ℃ | Skatiet Pasūtīšanas informāciju |
| Uzglabāšanas temperatūra | -55 | - | +85 | ℃ | |
| Relatīvā aizkave pret temperatūru | - | - | 7 | ppm/℃ | |
| Ievietošanas zudums pret temperatūru | - | 2 | 4 | % / ℃ | |
Savienotāja apraksts un barošanas avots
| tapa | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| spriegums | NC | GND | + 12V | NC |
| Pašreizējais vērtējums | - | - | 0.3 | - |
| Maksimālā strāva | 1 |

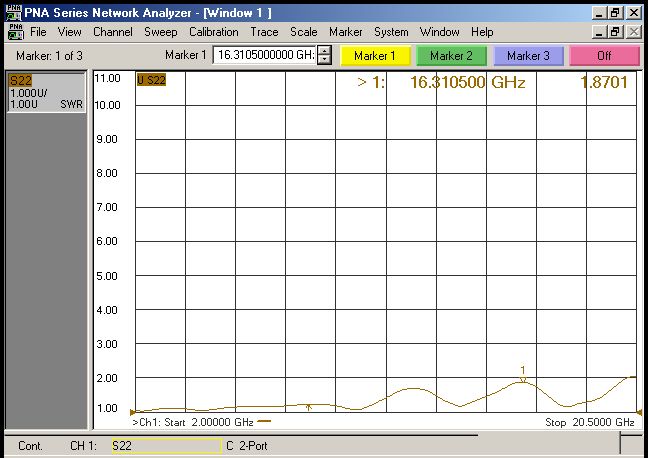

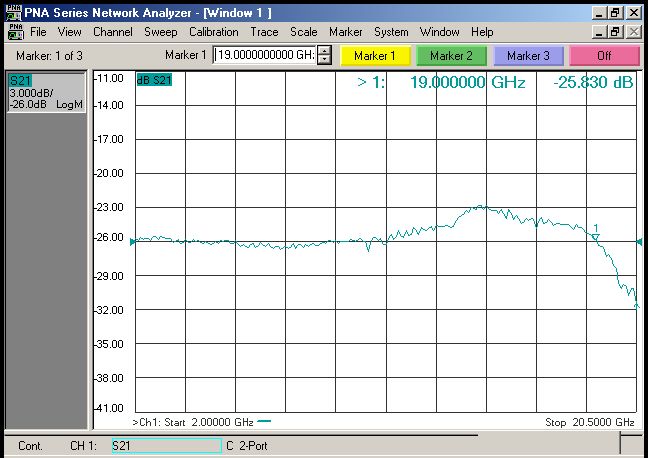

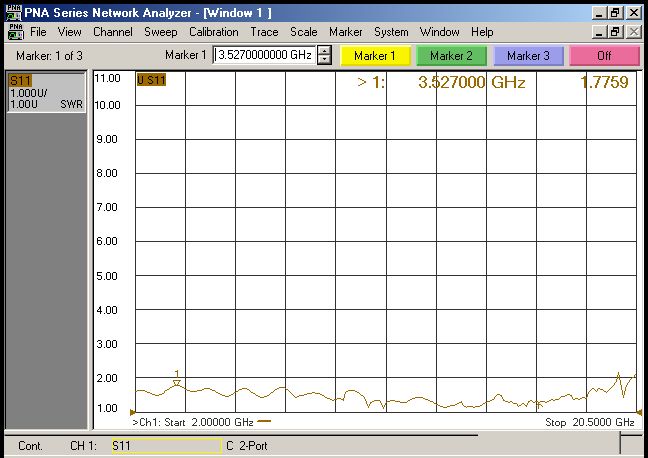

Tipiskas reakcijas līknes (25℃)

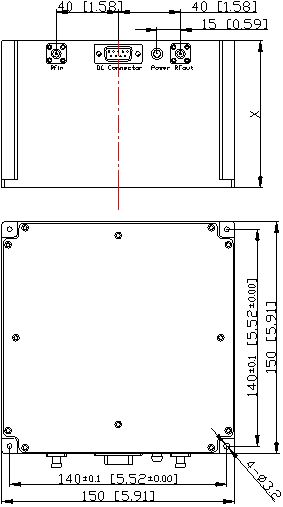

Izmēri un tapas (vienība: mm[inc.]h])
RF savienotājs: SMA-K (pielāgots)
Līdzstrāvas savienotājs: DE-9PS (pielāgots)
| Preces tips | LK-D-SS-18-TG | Piezīme | |||||
| Laika aizkave (mums) | 8 | 20 | 35 | 50 | 60 | 80 | Standarta |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Preces tips | LK-D-SS-18-TP | Piezīme | |||||
| Laika aizkave (mums) | 8 | 35 | 60 | 80 | 110 | 150 | kompakts |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
Pasūtīšana informācija
| Preces tips | Paketes | Kvalitātes līmeņi | Darbiniet temperatūru | Uzglabāšanas temperatūra |
| LK-D-SS-18-TGI | Standarta | Rūpniecības pakāpe | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | Vidēja līmeņa | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | Īpaša pakāpe | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | kompakts | Rūpniecības pakāpe | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | Vidēja līmeņa | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | Īpaša pakāpe | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Aplikācijas
Radara pārbaude/kalibrēšana
Signālu apstrāde
Elektroniskais karš
Fāzētu antenu masīvs
Antenas simulācija
