LK-FCPD InGaAs fotodetektors
- Plašs joslas platums
- Iekļauts Bias-T
- Integrēts O/E hibrīds
- Zems trokšņa līmenis, platjosla
- SMA savienotājs
- Zema tumšā strāva, augsta signāla un trokšņa attiecība.
- Mazs formas faktors.
Produkta apraksts
Fiber-Coupled Photodetector (FCPD) ir uzlabota optoelektroniskā hibrīda sistēma, kurā ir iekļauta platjoslas indija gallija arsenīda (InGaAs) fotodiode. InGaAs PIN fotodiode ir izstrādāta, lai reaģētu uz viļņu garumiem no 1000 līdz 1650 nanometriem. LK-FCPD spēj nodrošināt 1 gigahercu, 2.5 gigahercu joslas platumu un piedāvā pielāgojamus risinājumus ar maksimālo joslas platumu 8 gigaherci. Ierīce tiek darbināta ar +5 voltu barošanas spriegumu, un tā ir aprīkota ar standarta FC (kontakta ar seju) optiskās šķiedras savienotāju optiskajai ievadei. Radiofrekvences (RF) izvade tiek atvieglota, izmantojot ar SMA saderīgu savienotāju, kura pretestība ir pielāgota 50 omi.
LK-FCPD ir viegls, mazāks par 15 gramiem, kas ir izdevīgi lietojumiem, kuriem nepieciešama minimāla masa. Ierīce atbilst Bīstamo vielu ierobežošanas (RoHS) direktīvai 2.0, nodrošinot tās atbilstību stingriem vides un drošības noteikumiem.
Tehniskās specifikācijas
| Tipisks un absolūti maksimālais vērtējums | ||||
|---|---|---|---|---|
| Parametrs | Sim. | Typ | novērtējums | Vienība |
| Uzglabāšanas temperatūras diapazons | TSTG | -45 līdz +85 | -55 līdz +100 | ℃ |
| Darba korpusa temperatūras diapazons | TC | 25 | -40 līdz +70 | ℃ |
| Neobjektīvais spriegums | VR | +5 | +4.75 līdz +5.25 | V |
| Optiskā ieejas jauda | tapa | 0 | +5 | dBm |
| Izdegusi optiskā jauda | PB | - | +13 | dBm |
| Svina lodēšanas temperatūra | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Elektriskās/optiskās īpašības (TC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| Parametrs | sym | Pārbaudes stāvoklis | Parametru vērtības | Vienība | |||
| Viļņa garuma diapazons | λ | - | 1000 līdz 1650 | nm | |||
| Frekvenču diapazons | - | - | L grupa | S grupa | CM | - | |
| Mazs signāla joslas platums | f-3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 8 | GHz | |
| Atsaucība | Re | VR =+5V, Pin =1mW | λ = 1310 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| Amplitūdas plakanums | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ±2 | dB | ||
| Izeja VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | ||
| Piesātinājuma optiskā jauda | Ps | VR = +5 V, λ = 1550 nm Maiņstrāvas modulēts |
+5 | dBm | |||
| Piesātinājums RF izejas jauda | Pārā | - | -10 | dBm | |||
| Tumšā strāva | ID | - | ≤ 10 | nA | |||
| Izejas pretestība | RL | - | 50 | Ω | |||
● Tipiskas atbildes līknes
att. 1 L-joslas FCPD InGaAs fotodetektora frekvences reakcija
att. 2 S-joslas FCPD InGaAs fotodetektora frekvences reakcija

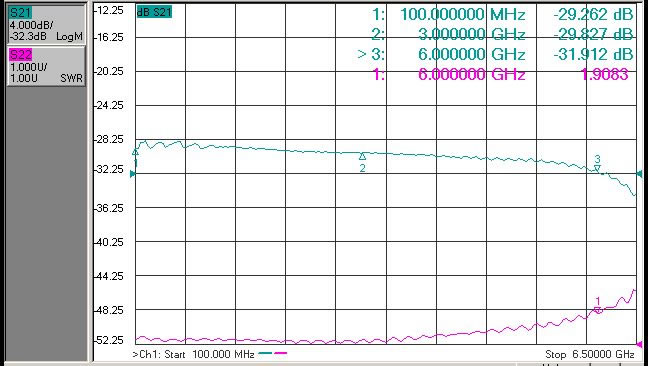

att. 3 C-joslas FCPD InGaAs fotodetektora frekvences reakcija
●Izmēri un tapas (vienība: mm [collas])
Optiskais savienotājs: FC (sejas kontakts) optiskās šķiedras savienotājs
RF savienotājs: SMA
●Pasūtīšana informācija
1. lapa:
| kods | Analogais joslas platums |
| L | 0.03 ～ 1 GHz |
| S | 0.03 ～ 2.5 GHz |
| CM | Pielāgošana (≦ 8GHz) |
● Piesardzības pasākumi
Pārliecinieties, vai šķiedras savienojuma šķautne ir tīra, pirms pievienojat to opto-shēmai.
Kad RF saskarne un optiskā saskarne netiek izmantota, tās ir jānosedz ar putekļu vāciņu.
Uzglabāšanā, transportēšanā ir nepieciešama piemērota ESD aizsardzība
Visus mūsu standarta fotodetektorus var pielāgot moduļos!
Aplikācijas
Radara informācijas apstrāde
Elektroniskā karadarbība
Antenas mērīšana
Optiskās šķiedras sakari
Drošība un uzraudzība
