LK-HSPD-Ku-CM liela ātruma InGaAs fotodetektors
- Plašs joslas platums, liels ātrums
- Iekļauts Bias-T
- AC Savienots
- Hermētiski noslēgts, SMA savienotājs
- Zema tumšā strāva, augsta signāla un trokšņa attiecība.
- Mazs formas faktors.
Produkta apraksts
LK-HSPD-Ku-CM ātrgaitas detektora modulis ir izsmalcināts optoelektroniskais raiduztvērējs, kas ir rūpīgi izstrādāts, lai apmierinātu gan digitālo, gan analogo signālu apstrādes lietojumus. Šis modulis ir aprīkots ar InGaAs PIN fotodiodi, kas lepojas ar spektrālās reakcijas diapazonu no 1250 līdz 1650 nanometriem, ieskaitot būtisko atbilstošo elektroniku, kas nepieciešama optimālai signāla izlīdzināšanai un kondicionēšanai.
LK-HSPD-Ku-CM spēj nodrošināt 18 gigahercu joslas platumu, padarot to labi piemērotu ātrgaitas datu sakariem. Modulis tiek darbināts ar +5 voltu barošanu, nodrošinot drošu darbību un vieglu integrāciju ar esošajām energosistēmām. Tas atbilst standartiem, kas attiecas uz vienmodu 9/125 mikrometru šķiedru ievadi, veicinot saderību ar izveidoto optiskās šķiedras infrastruktūru. Radiofrekvences (RF) izeja ir aprīkota ar ar SMA saderīgu savienotāju, kas ir rūpīgi pielāgota pretestībai līdz 50 omi, lai nodrošinātu efektīvu signāla izplatīšanos un minimālu atstarošanu.
LK-HSPD-Ku-CM ir konstruēts ar hermētisku blīvēšanas procesu, kas nodrošina stabilu vides aizsardzību un uzlabo moduļa noturību pret mitrumu, putekļiem un citiem iespējamiem piesārņotājiem, tādējādi nodrošinot ilgtermiņa stabilitāti un veiktspēju.
Tehniskās specifikācijas
| Tipisks un absolūti maksimālais vērtējums | ||||
|---|---|---|---|---|
| Parametrs | Sim. | Typ | novērtējums | Vienība |
| Uzglabāšanas temperatūras diapazons | TSTG | -45 līdz +85 | -55 līdz +100 | ℃ |
| Darba korpusa temperatūras diapazons | TC | 25 | -40 līdz +85 | ℃ |
| Neobjektīvais spriegums | VR | 5 | -4.75 ～ +5.25 | V |
| Optiskā ieejas jauda | tapa | +10 | +13 | dBm |
| Izdegusi optiskā jauda | PB | - | +16 | dBm |
| Svina lodēšanas temperatūra | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Elektriskās/optiskās īpašības (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| Parametrs | sym | Pārbaudes stāvoklis | Parametru vērtības | Vienība | |
| Viļņa garuma diapazons | λ | - | 1000 ~ 1650 | nm | |
| Frekvenču diapazons | - | - | Ku-Band | - | |
| Mazs signāla joslas platums | f-3dB | TC= 22 ± 3℃ | 0.1 ~ 18 | GHz | |
| Atsaucība | Re | VR, Pin=1mW | λ = 1310 nm | ≥ 0.75 | A / W |
| λ = 1550 nm | ≥ 0.7 | ||||
| Amplitūdas plakanums | A | TC =-40～+85 ℃ | ≤ ±1.5 | dB | |
| Izeja VSWR | VSWR | - | ≤ 2.5 | - | |
| Neobjektīvais spriegums | VR | - | +5 | V | |
| RF Connector | - | - | SMA | - | |
| Piesātinājuma optiskā jauda | Ps | VR, λ = 1550 nm Maiņstrāvas modulēts |
+13 | dBm | |
| Tumšā strāva | Id | VR | ≤ 10 | nA | |
| Piesātinājums RF izejas jauda | Sabozties | - | -10 | dBm | |
| Izejas pretestība | RL | - | 50 | Ω | |
● Tipiskas atbildes līknes
(VR, λ = 1550 nm, TC = 25 ºC, Pin = 0 dBm)

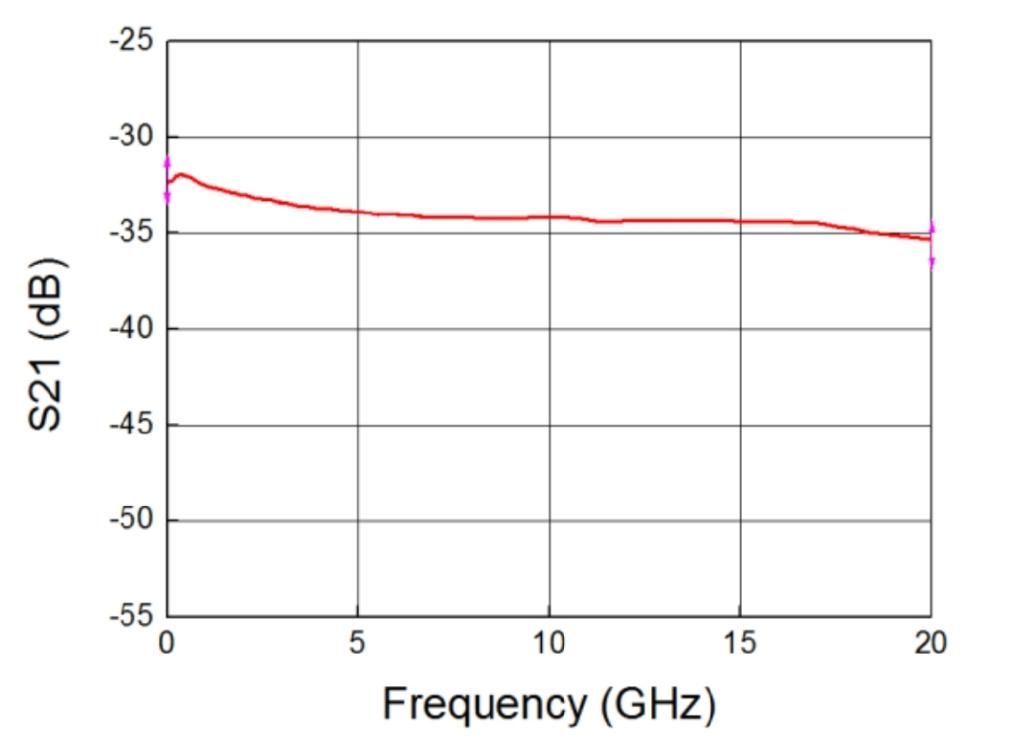

(1. att. Ku-joslas fotodetektora frekvences reakcija)

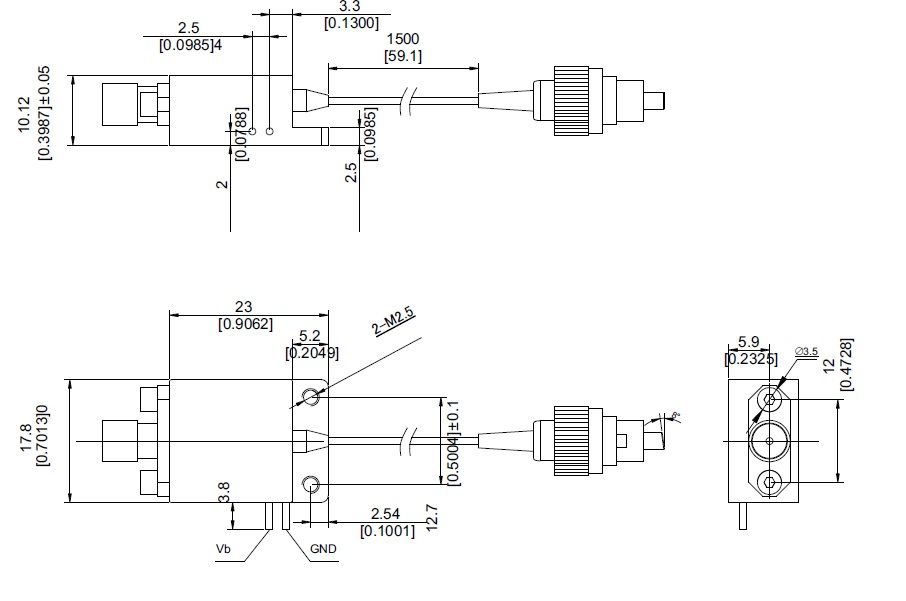

● Izmēri un tapas (vienība: mm[collas])
RF savienotājs: SMA
Piezīme: šī ir 1.1 versija, salīdzinot ar versiju, kas klientam tika nosūtīta 14. gada 2023. aprīlī, ir mainījušies kopējie izmēri, izņemot astes šķiedru.
● Pasūtīšanas informācija
1. lapa:
| kods | Analogais joslas platums |
| Ku | 0.1 ～ 18 GHz |
2. lapa:
| kods | Piezīme |
| CM | Customized |
3. lapa:
| kods | Connector Type | Piezīme |
| N | Nav savienotāja | Viena režīma 9/125 μm šķiedras bize |
| A | FC / APC | |
| P | FC/PC |
● Piesardzības pasākumi
Šķiedru lieces rādiuss nav mazāks par 20 mm, lai izvairītos no šķiedras bojājumiem.
Pārliecinieties, vai šķiedras savienojuma šķautne ir tīra, pirms pievienojat to opto-shēmai.
Uzglabājot, transportējot un lietojot, ir nepieciešama piemērota ESD aizsardzība.
Visus mūsu standarta fotodetektorus var pielāgot moduļos!
Aplikācijas
Optiskās šķiedras komunikācija
Radara informācijas apstrāde
Elektroniskā karadarbība
Ātrgaitas signālu pārbaude un mērīšana
Drošība un uzraudzība
