LK-SSPD mini ātrgaitas InGaAs fotodetektors
- Plašs joslas platums, liels ātrums
- Augsta atsaucība
- Iekļauts Bias-T
- Augsta piesātinājuma ievade
- Hermētiski noslēgts, SMA savienotājs
- Zema tumšā strāva, augsta signāla un trokšņa attiecība.
- Mazs formas faktors.
Produkta apraksts
LK-SSPD ātrgaitas fotodetektors ir izstrādāts, lai pielāgotos digitālajām un analogajām lietojumprogrammām. Šis modulis ir aprīkots ar InGaAs PIN fotodiodi, kuras viļņa garuma reakcija ir no 1000 līdz 1650 nm, kā arī nepieciešamo atbilstošo elektroniku.
LK-SSPD spēj piedāvāt 20 GHz joslas platumu. Tas darbojas ar +5 V barošanas avotu un ir saderīgs ar standarta vienmoda 9 / 125 μm ieejas šķiedru. RF izeja izmanto ar SMP saderīgu savienotāju, kura pretestība ir saskaņota ar 50 omi.
LK-SSPD ir hermētiski noslēgts kompaktā korpusā, un tā svars ir mazāks par 8 gramiem.
Tehniskās specifikācijas
| Tipisks un absolūti maksimālais vērtējums | ||||
|---|---|---|---|---|
| Parametrs | Sim. | Typ | novērtējums | Vienība |
| Uzglabāšanas temperatūras diapazons | TSTG | -45 līdz +85 | -55 līdz +100 | ℃ |
| Darba korpusa temperatūras diapazons | TC | 25 | -40 līdz +85 | ℃ |
| Neobjektīvais spriegums | VR | +5 | +5 līdz +9 | V |
| Optiskā ieejas jauda | tapa | +3 | +10 | dBm |
| Izdegusi optiskā jauda | PB | - | +13 | dBm |
| Svina lodēšanas temperatūra | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Elektriskās/optiskās īpašības (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| Parametrs | sym | Pārbaudes stāvoklis | Parametru vērtības | Vienība | |
| Viļņa garuma diapazons | λ | - | 1000 līdz 1650 | nm | |
| Frekvenču diapazons | - | - | Ku + Band | - | |
| Mazs signāla joslas platums | f-3dB | TC = 22 ± 3℃ | 0.3 līdz 20 | GHz | |
| Atsaucība | Re | VR=+5V, Pin =1mW | λ = 1310 nm | ≥ 0.9 | A / W |
| λ = 1550 nm | ≥ 0.85 | ||||
| Amplitūdas plakanums | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | |
| Piesātinājuma optiskā jauda | Ps | VR=5v, λ = 1550 nm Maiņstrāvas modulēts |
+17 | dBm | |
| Tumšā strāva | Id | VR=+5v | ≤ 10 | nA | |
| Piesātinājums RF izejas jauda | Pārā | - | -10 | dBm | |
| Izejas pretestība | RL | - | 50 | Ω | |

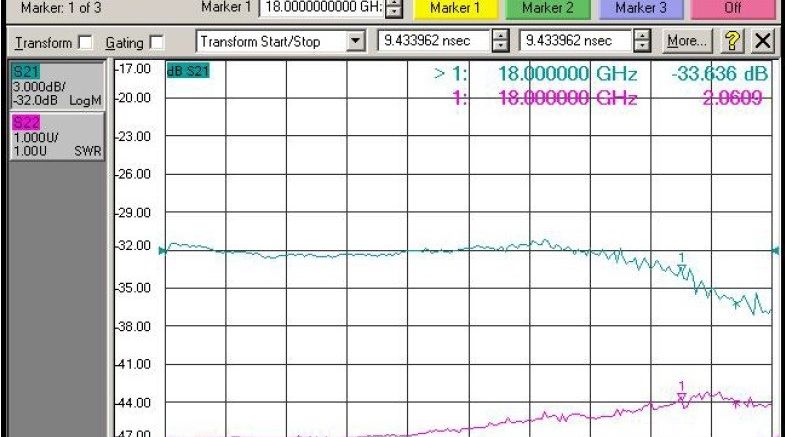

Tipiskas atbildes līknes

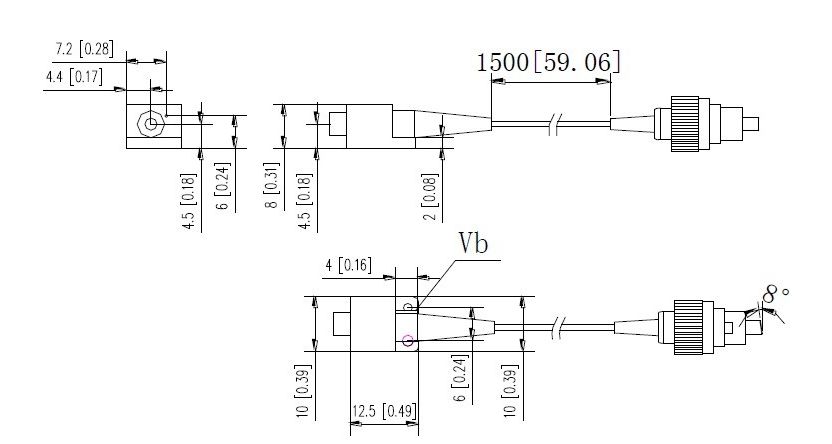

Izmēri un tapas (vienība: mm [collas])
RF savienotājs: SMP
Pasūtīšana informācija
1. lapa:
| kods | Analogais joslas platums |
| KU | 0.3 ～ 20 GHz |
2. lapa:
| kods | Connector Type | Piezīme |
| N | Nav savienotāja | Viena režīma 9 / 125 μm šķiedras bize |
| A | FC / APC | |
| P | FC / PC |
Piesardzības pasākumi
Šķiedru lieces rādiuss nav mazāks par 20 mm, lai izvairītos no šķiedras bojājumiem.
Pārliecinieties, vai šķiedras savienojuma šķautne ir tīra, pirms pievienojat to opto-shēmai.
Uzglabājot, transportējot un lietojot, ir nepieciešama piemērota ESD aizsardzība.
Visus mūsu standarta fotodetektorus var pielāgot moduļos!
Aplikācijas
Optiskās šķiedras komunikācija
Radara informācijas apstrāde
Elektroniskā karadarbība
Ātrgaitas signālu pārbaude un mērīšana
Drošība un uzraudzība
